Методики распознавания характеристик двигателя с помощью компьютера DAVIE: проверка компрессии и автоматический анализ цилиндров

В этой статье рассмотрим, как DAVIE проводит компьютерный анализ компрессии и автоматическую проверку цилиндров, какие технологии для этого используются и как интерпретировать полученные данные.

Проверка компрессии с помощью DAVIE

Традиционный метод vs Компьютерная диагностика

Раньше компрессию измеряли механическим компрессометром, что требовало демонтаж форсунок и ручного замера в каждом цилиндре. DAVIE автоматизирует этот процесс, используя:

• Анализ сигналов с датчика коленвала (CKP) – вычисление скорости вращения при прокрутке стартером.
• Сравнение данных с эталонными значениями (заводскими или статистическими).
• Измерение затрачиваемого времени на такт сжатия каждого цилиндра.

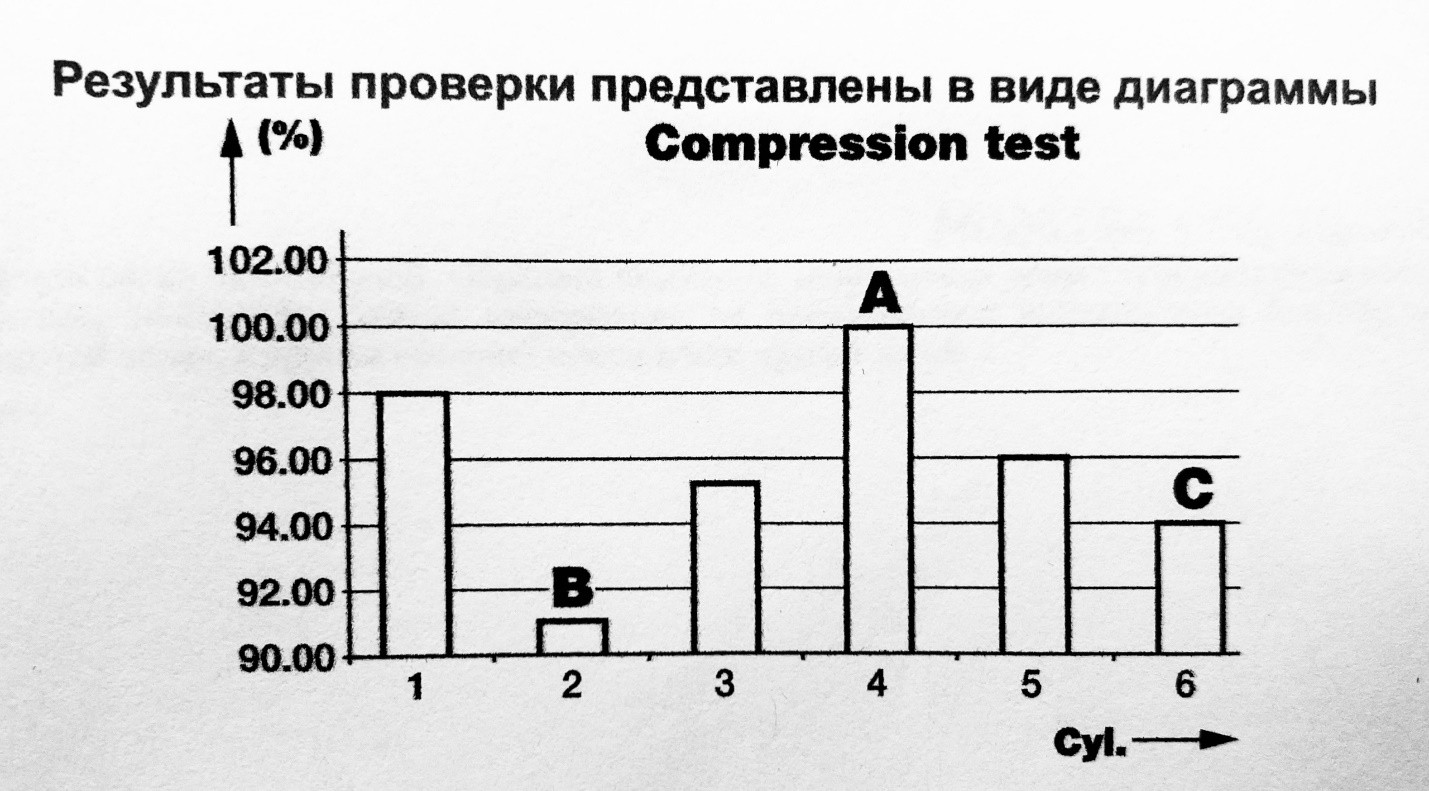

Алгоритм проверки компрессии DAVIE

1. Подключение к ЭБУ двигателя (через OBD-II).

2. Отключение системы впрыска (чтобы двигатель не запускался).

3. Прокрутка стартером и запись компрессии в каждом цилиндре.

4. Сравнение показателей между цилиндрами (допустимый разброс – не более 1%).

5. Формирование отчета с графиками и рекомендациями.

Результаты проверки компрессии в цилиндрах могут использоваться только в качестве показателя функционального состояния цилиндров относительно друг друга и не позволяют оценить состояние двигателя в целом. В ходе проверки компрессии коленчатый вал двигателя приводится во вращение, но топливо не подается.

• Низкая компрессия во всех цилиндрах → износ поршневых колец, цилиндров или клапанов.
• Низкая компрессия в одном цилиндре → прогар клапана, повреждение поршня.

Если проверка одного двигателя выполняется несколько раз, результаты могут отличаться вследствие разницы напряжения аккумуляторной батареи и температуры двигателя.

Автоматическая проверка работы цилиндров

Сканирование электронных систем двигателя

DAVIE считывает коды ошибок из ЭБУ двигателя (ECU), особое внимание уделяется:

• P0300–P0306 (пропуски воспламенения по цилиндрам).
• P0200–P0299 (проблемы с форсунками).
• P0400–P0499 (неисправности системы EGR, влияющие на работу цилиндров).

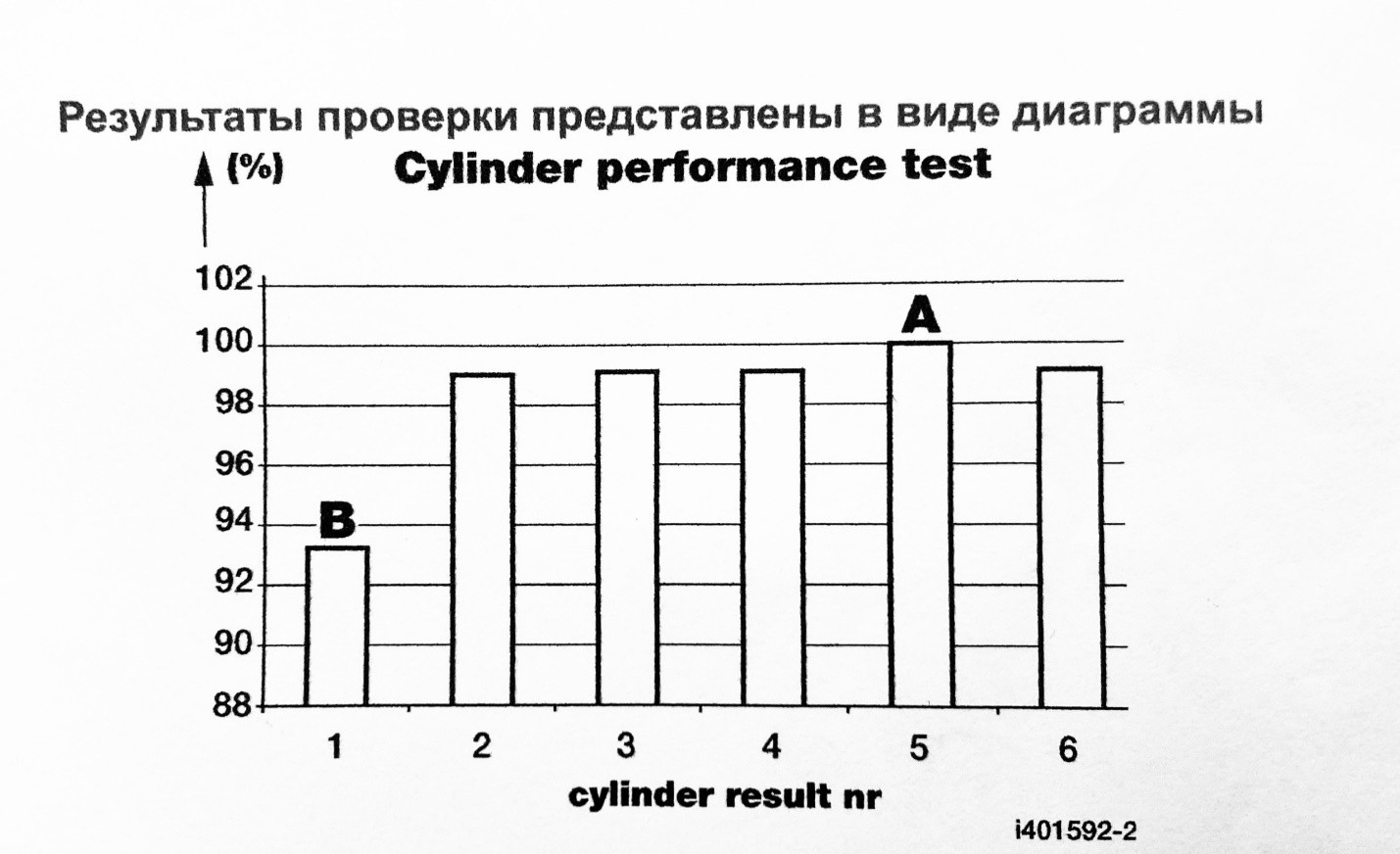

При проведении проверки частота оборотов двигателя шесть раз будет увеличена по сравнению с частотой оборотов холостого хода. При каждом увеличении оборотов двигателя одна из форсунок будет выключена.

DAVIE делает шесть измерений ускорения. Время ускорения – это время, затраченное на достижение установленного количества оборотов коленчатого вала в процессе ускорения.

Если функциональные показатели одного из цилиндров хуже, чем у других, результат одного измерения, в ходе которого соответствующий цилиндр был исключен из работы, будет отличаться.

Автоматическая проверка работы цилиндров позволяет установить неисправность системы подачи топлива определенного цилиндра, но только в том случае, если этот цилиндр работает значительно хуже других и получен положительный результат при проверке компрессии в данном цилиндре.

Если по результатам измерения компрессии предполагается, что снижение функциональных показателей вызвано неисправностью насосного агрегата или форсунки, то они заменяются деталью другого цилиндра с нормальными функциональными показателями для определения причины неисправности.

Практическое применение DAVIE в автосервисе

Быстрая диагностика без разборки двигателя

• амер компрессии за 2-3 минуты (вместо 20-30 мин вручную).
• очное определение проблемного цилиндра.

Выявление скрытых проблем

• Начальная стадия износа колец.
• Прогар клапана без вскрытия ГБЦ.

Оптимизация ремонта

• Точечный ремонт (например, замена колец только в одном цилиндре).
• Контроль качества после сборки двигателя.

Компьютерная диагностика двигателя с DAVIE позволяет быстро и точно проверять компрессию и работу цилиндров, минимизируя человеческий фактор. Внедрение таких систем в автосервисы сокращает время ремонта, повышает точность и снижает затраты на обслуживание.
